100米长距离远传显示在激光切割机行业的应用

使用产品:eLink-200,eBOX-3625 国家/城市: 更新日期:22-07-18

项目介绍

激光行业的发展迅速,机床也越来越大,随着尺寸的变大,主机与显示器的距离随之变长。激光功率也越来越大,激光带来的干扰也是越来越强。在这种长距离强干扰的应用环境,加上HDMI/DVI/VGA 自身信号传输的能力有限,就算使用高规格线材也无法适用这样的应用环境。普通的显示方案,可能会出现黑屏,闪屏,等问题。远距离传输方案成功登场,解决了长距离传输及现场干扰问题。

远传方案,支持显示信号,USB2.0信号,串口信号等长距离传输(MAX 100 M)。输出分辨率支持高清2K 输出,输出USB2.0信号(可以传输数据及简单的USB 设备使用操作)。


系统需求

需求一:

主机和显示器分开,需要远距离显示

显示器端分辨率1440*900,提供3个USB2.0

抗干扰能力强

显示清晰


需求二:

主机和显示器分开,需要远距离显示

显示器端分辨率1920*1080,提供4个USB2.0

抗干扰能力强-避免黑屏问题

显示清晰

NODKA解决方案

方案一

采用设备:

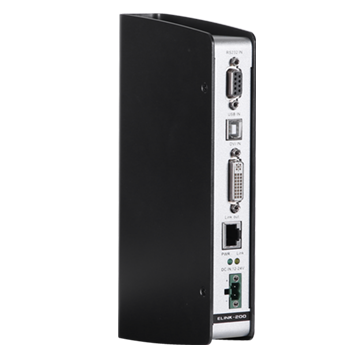

定制显示器、elink-200、主机

连接方式:

1.从主机输出DVI-D及USB2.0 信号输入link-200盒子

2.远传盒子与显示器通过网线连接

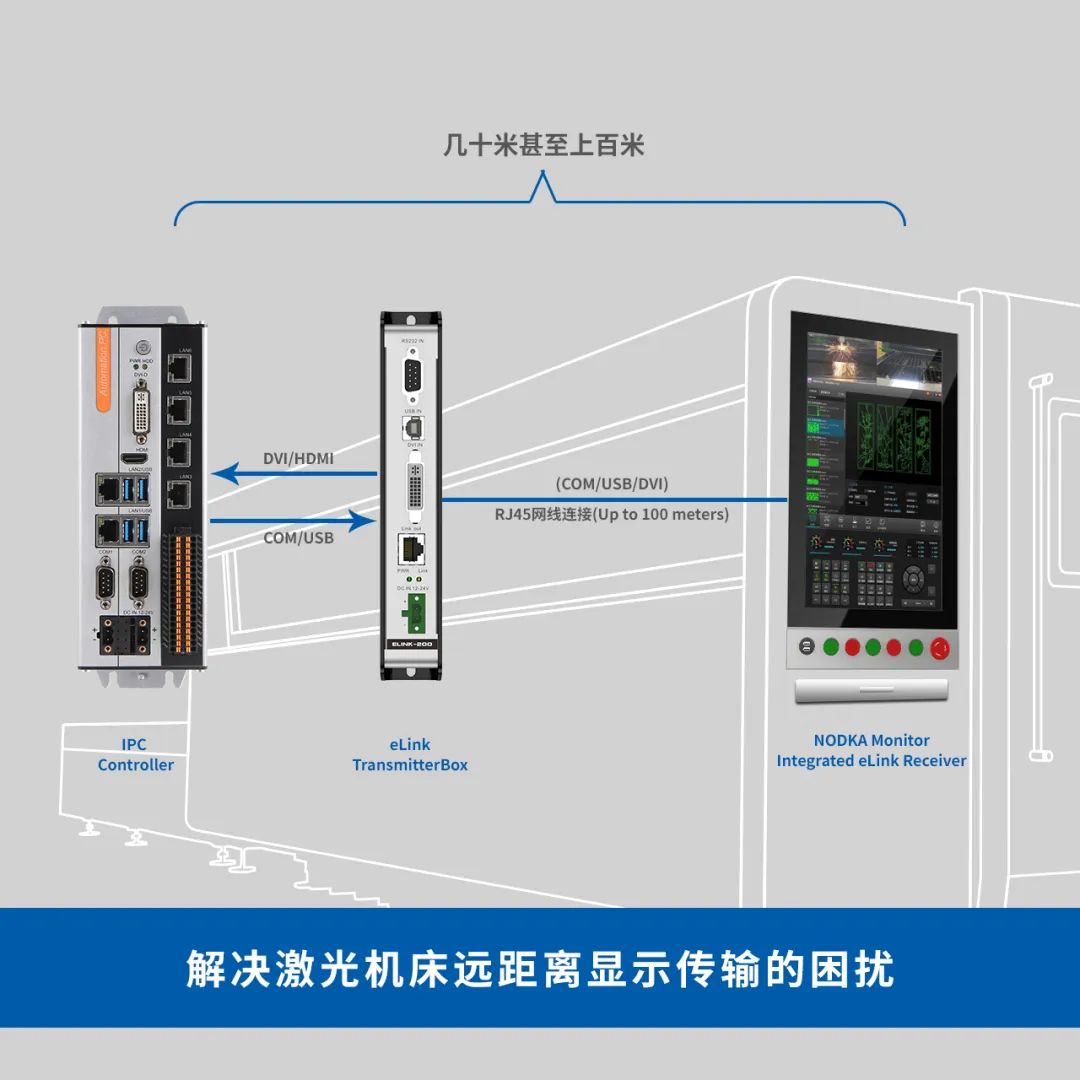

应用示例如下图:

640 (1).jpg


方案二

采用设备:

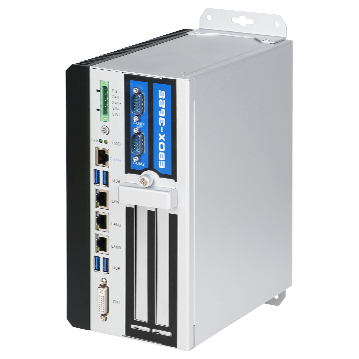

eBOX3625、定制款显示器

连接方式:

1.主机上专用的输出接口(E-Link)通过网线与显示器连接

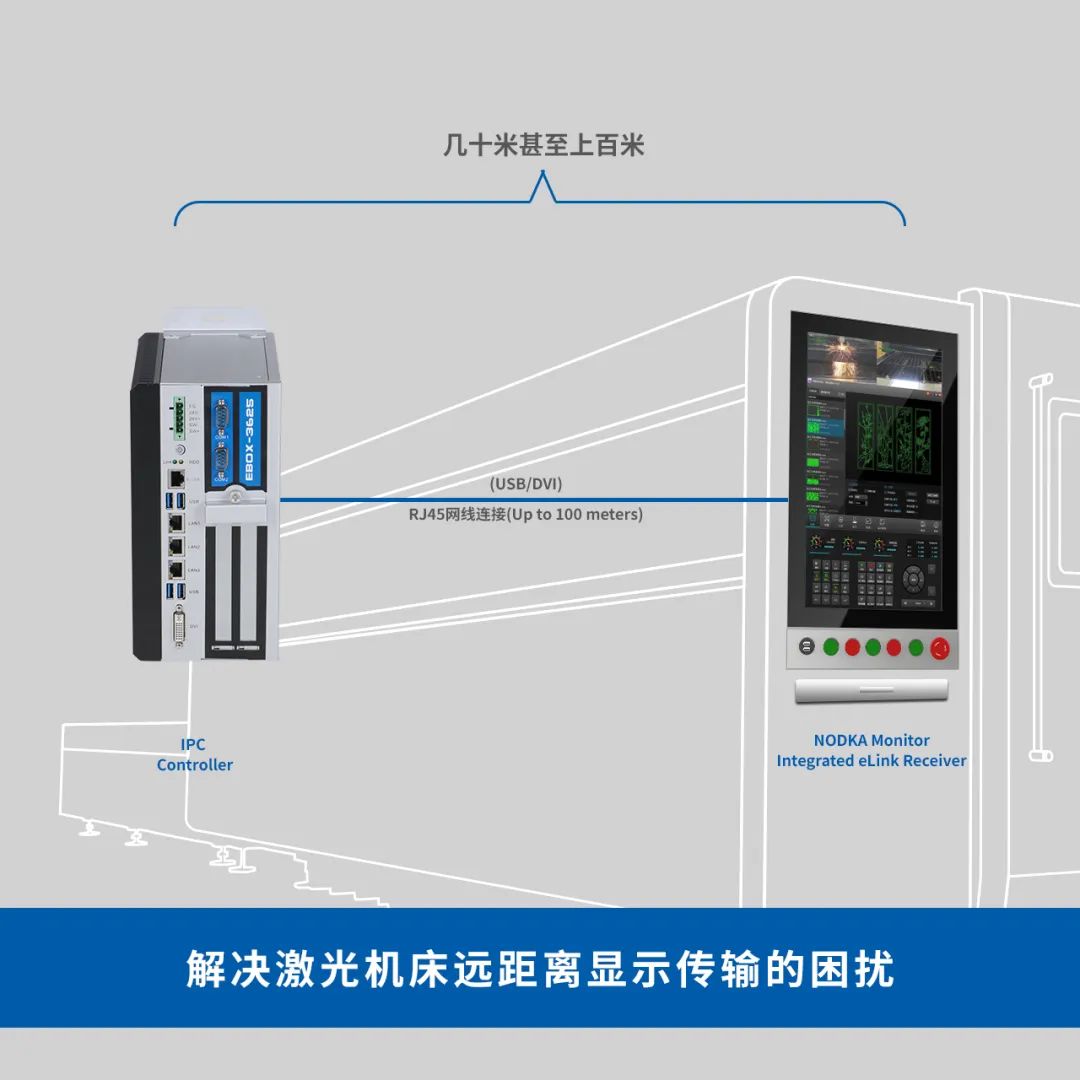

应用示例如下图:

640 (4).jpg

为什么选择NODKA?

1,专业的研发团队

2,完善的售后服务

3,二十余年工业现场应用经验

4,不断地创新总结
